KÜÇÜKBAŞ HAYVAN YIKAMA MAKİNESİ

Küçükbaş hayvanların temiz ve konforlu olmalarını sağlamak için kullanılan bir makinadır.

Yapısal ve fonksiyonel açıdan incelenmiş olup, laboratuvar ve uygulama deneylerine tabi tutulmuştur.

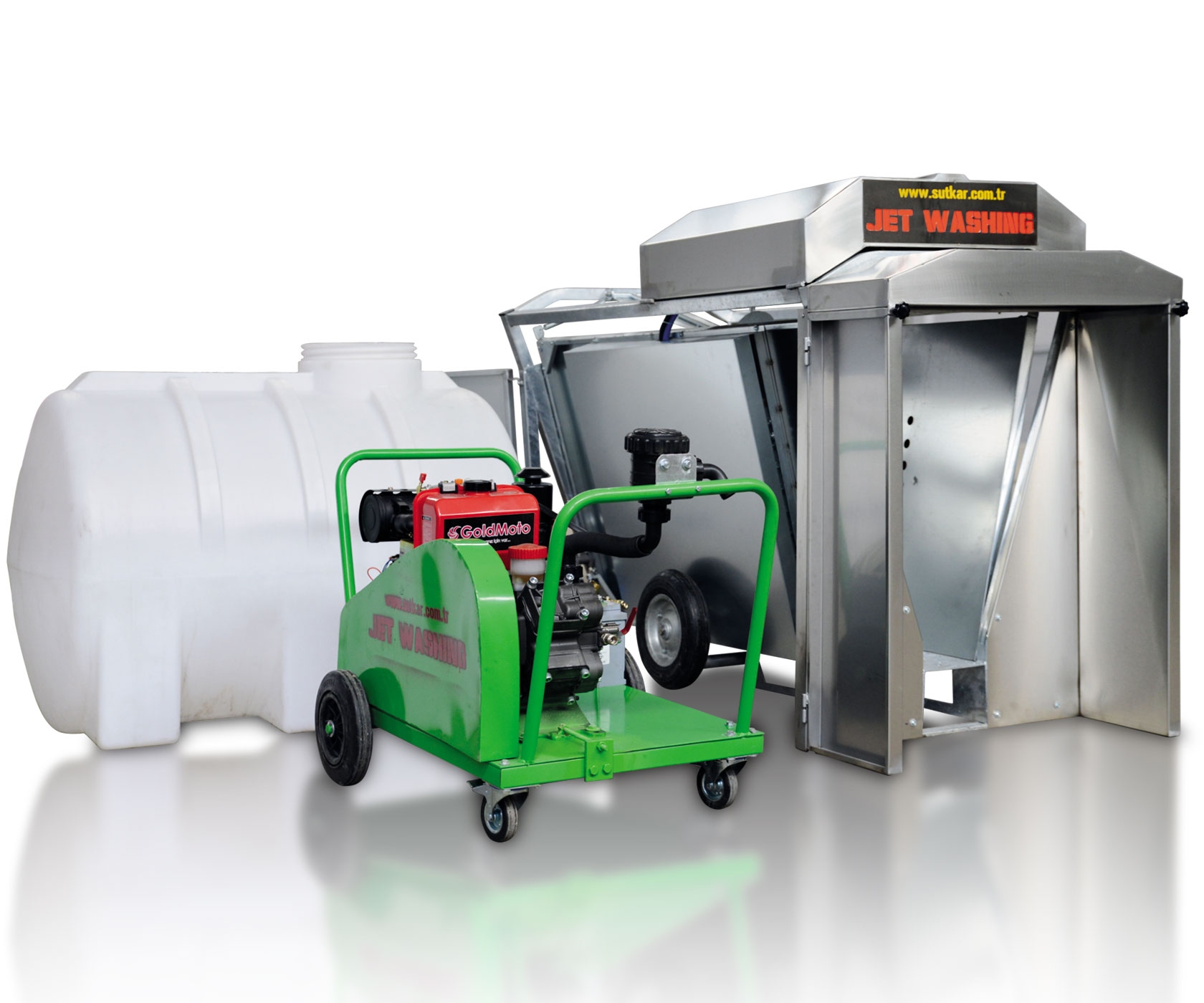

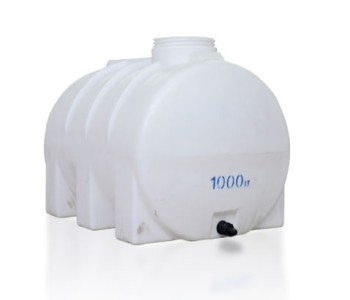

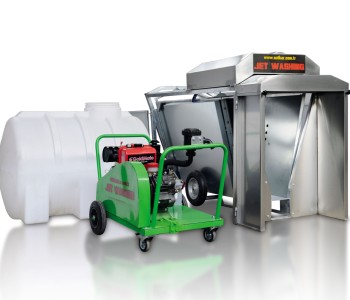

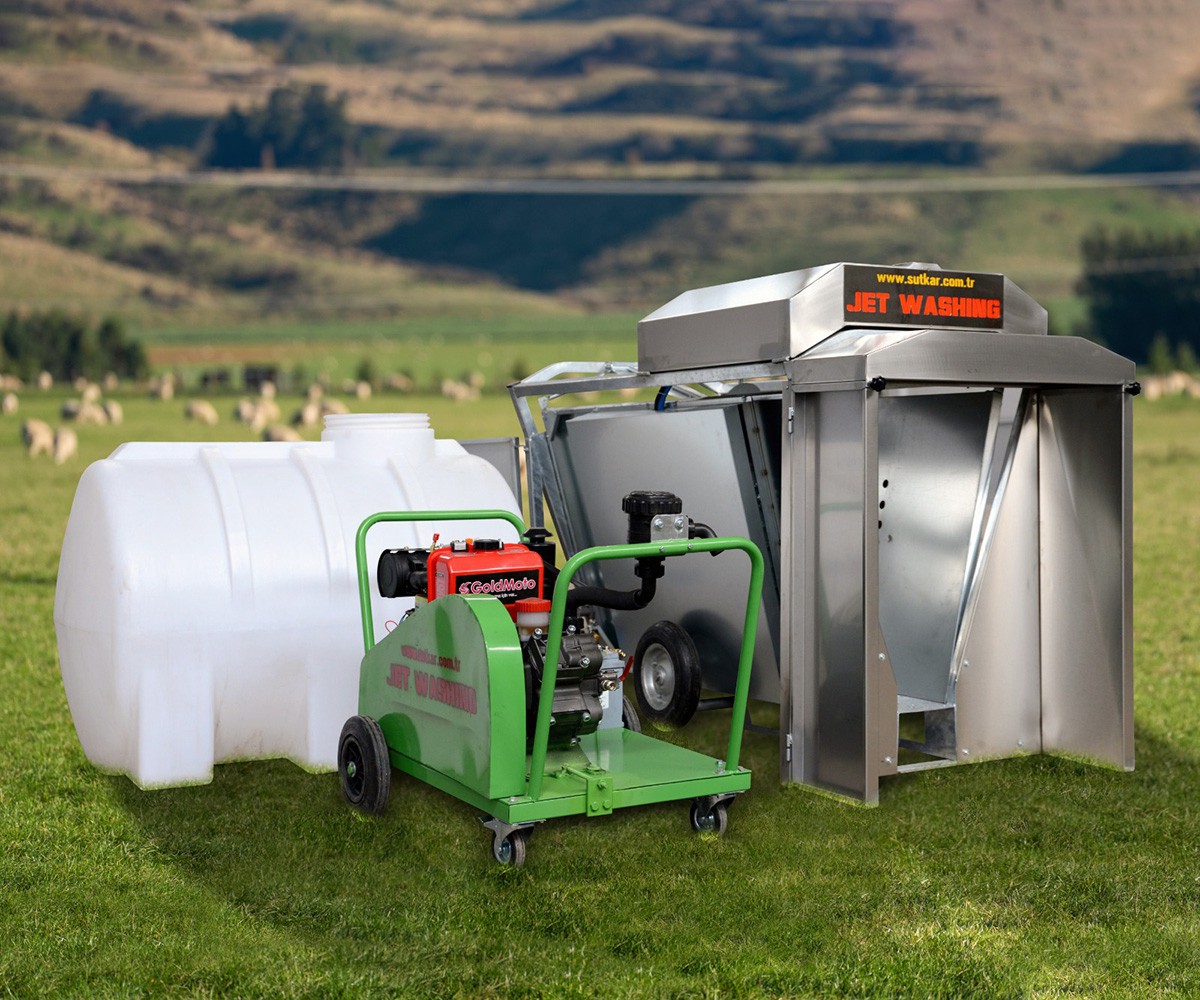

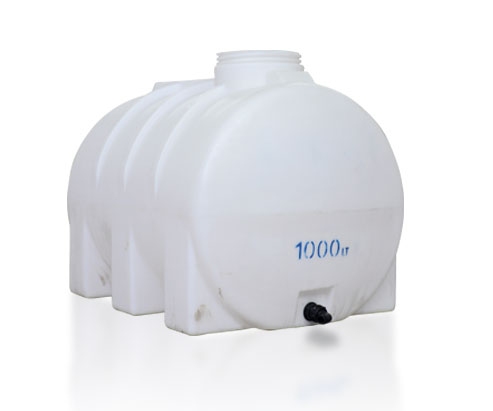

Küçükbaş hayvan yıkama makinesi; ana gövde, pompa ve motor grubu ile su deposundan oluşmaktadır.

Küçükbaş hayvan yıkama makinesi hayvanların temizliği ve konforu için kullanılan ve basınçlı suyun püskürtülmesi ile çalışan bir makinedir. Makinenin yıkama platformuna giren hayvanlar iki adet sensör tarafından algılanmakta ve sensörlerden gelen bilgiyi işleyen bir kumanda modülü tarafından selenoid valfler açılmaktadır. Selenoid valflerin açılmasıyla pompa tarafından basınçlandırılmış su tavandan, yanlardan ve tabandan hayvanın vücuduna püskürtülmektedir. Basınç etkisiyle su hayvanın derisine kadar nüfuz etmekte ve bu sayede hayvan tamamen ıslanarak yıkanmaktadır. Hayvanın platformdan ayrılması ile püskürtme kesilmektedir. Sistem üzerinde bulunan fazla su regülatörden geri dönüş hortumu ile depoya aktarılmaktadır.

ANA GÖVDE

Ana gövde, yıkama platformu ve giriş kapılarının birbirine bağlanmasıyla oluşturulmuş olup, üzerinde giriş - çıkış rampaları, püskürtme memeleri, sensörler, kumanda ünitesi ve regülatör bulunmaktadır.

a) Yıkama Platformu
Yıkama platformu 40x40x2,5 ile 30x30x2 mm’lik profillerden oluşan V şeklindeki şasinin üzerinde; yanlarda 2 mm, tabanda 4 mm, tavanda 2 mm’lik sac malzemenin kullanılmasıyla oluşturulmuştur. Hayvanların platform içinden geçişlerinde, boyutlarının farklılığından oluşabilecek olumsuzluklar platformun yan yüzeylerinin yaylarla hareketli hale getirilmesiyle önlenmiştir.

Uzunluğu: 1600
Taban Giriş Aralığı: 200
Tavan Giriş Aralığı: 600 - 700
Ayrıca platformun tavan kısmında hayvanların geri kaçışını engellemek için yüksekliği ayarlanabilen bir mekanizma bulunmaktadır.
0 30’luk dolu mil ile platforma bağlanan iki adet lastik teker platformun hareket ettirilmesi için yol konumuna getirilebilmektedir.

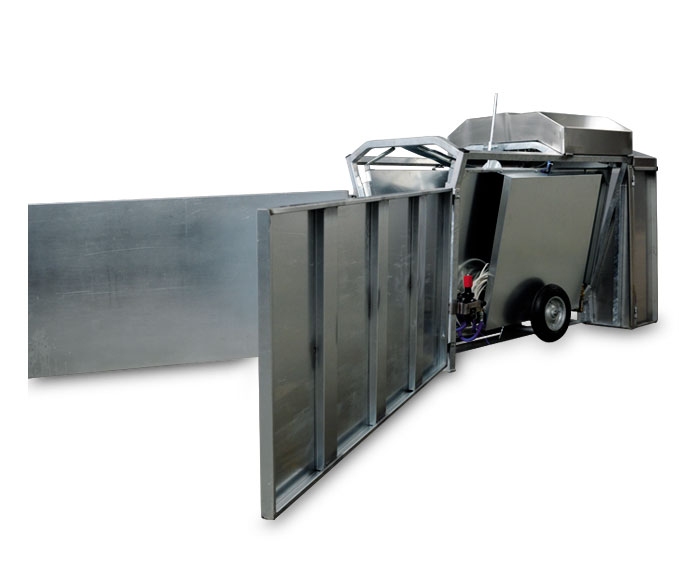

b) Giriş Kapıları ve Rampalar
Hayvanları yıkama platformuna yönlendirmek ve platformun içinden geçişini sağlamak için, 0 27’lik borudan oluşan 103X187 cm boyutlarındaki çerçevenin 2 mm’lik sacla kapatılmasından oluşan kapılar, yıkama platformunun iki yanına menteşeli olarak monte edilmiştir. Ayrıca platformun giriş ve çıkışında 60x40x15 cm boyutlarında 4° eğimli ızgaralı rampa bulunmaktadır.

c) Püskürtme Memeleri
Püskürtme memeleri platformun yanlarında yer alan sensörler yardımıyla çalışmaktadır. Platformun tavanında yer alan S şeklindeki boru üzerine 9 adet hüzmesi ayarlanabilen içi boş konik hüzmeli (1,2) meme, platformun her iki yan yüzeyine dik olarak konumlandırılmış boru üzerine 8’er adet yelpaze hüzmeli (0,4-110) meme, platformun taban kısmında da ön ve arkada 3’er tane yelpaze hüzmeli (0,4-110) meme olmak üzere toplam 31 adet püskürtme memesi bulunmaktadır.

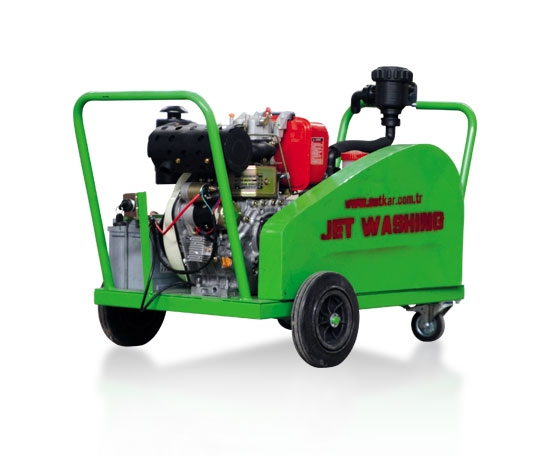

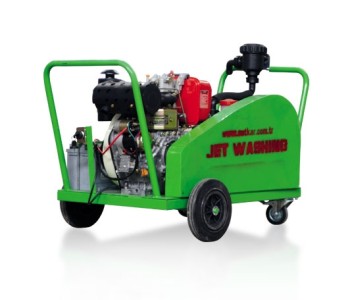

d) Su Basınçlandırma Sistemi
Su basınçlandırma sistemi bir kaide üzerine oturtulmuş ve birbirine direkt akuple edilmiş bir pompa ve dizel motordan oluşmuştur. Su deposundan çektiği suyu basınçlandırarak yıkama sistemine göndermektedir. 1/2 çapında 3 adet çıkış, 1 adet giriş ve 1 adet geri dönüş çıkışı bulunan regülatör ile 2 bar aralıklarla skalalandırılmış, 0-100 bar ölçüm aralığında bir adet manometre bulunmaktadır.
